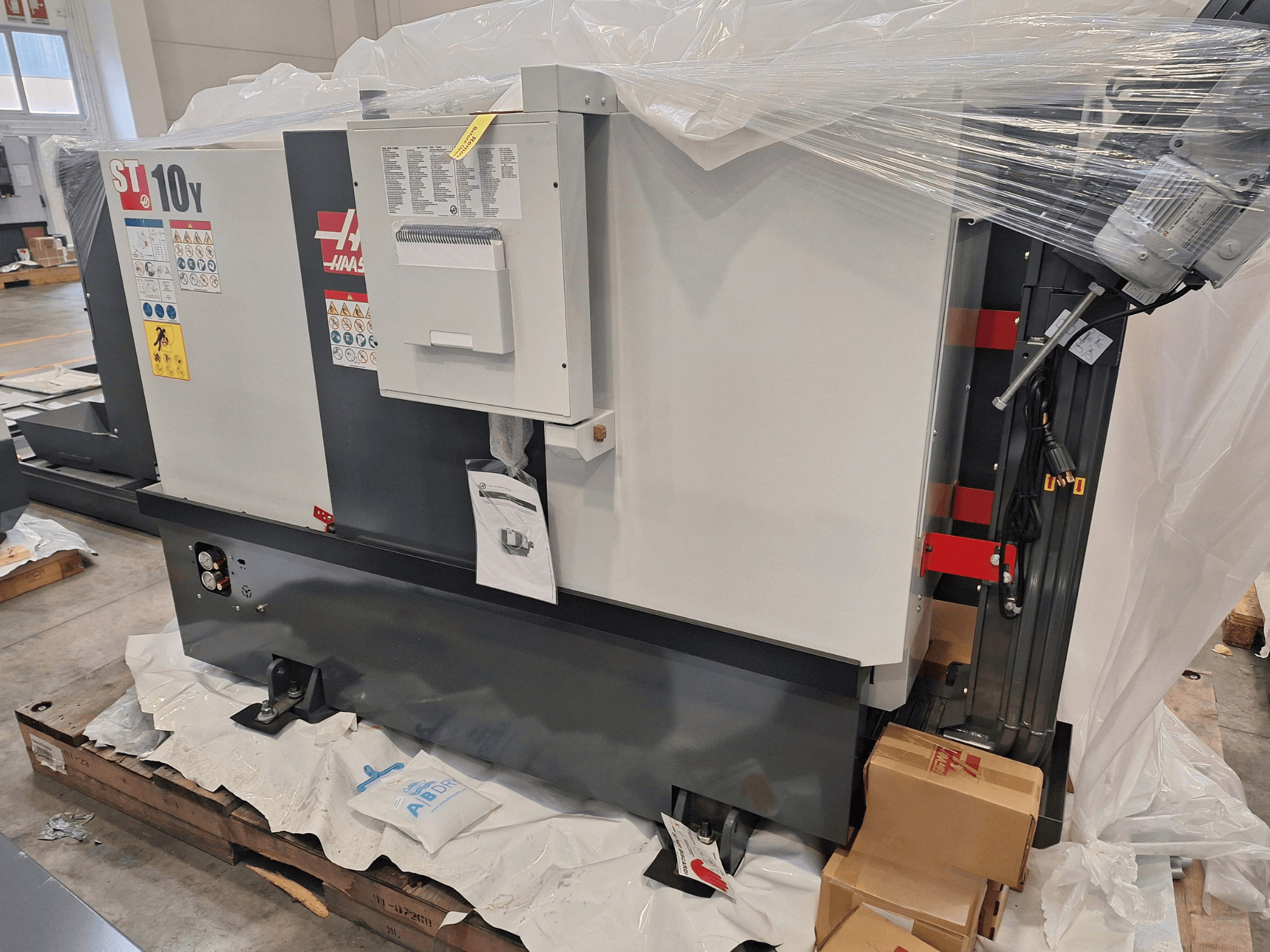

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Tööaeg: 0 (näitusesaali masin)

Padruni suurus (peavõll): 6,5 tolli / 165 mm

Detali maksimaalne pöörlemisraadius: 16,5 tolli / 419 mm

Maksimaalne lõikamisdiameeter (koos BMT45 revolveriga): 11,0 tolli / 279 mm

Maksimaalne lõikepikkus: 16,0 tolli / 406 mm

Varraste läbimõõt: 1,75 tolli / 44 mm

Kiirliikumine (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Maksimaalne tõukejõud (X/Y/Z): 2400/2300/3700 lbf (10676/10231/16458 N)

Spindli ots (peamine): A2-5

Põhispindli maksimaalne pöördemoment: 75,0 ft-lbf @ 1300 rpm / 102,0 Nm @ 1300 rpm

Tõmbetoru siseläbimõõt: 1,81 tolli / 46 mm

Spindli siseläbimõõt: 2,31 tolli / 58,7 mm

C-telje maksimaalne kiirus: 60 p/min

C-telje positsioneerimine: ±0,02°

Abispindli padruni suurus: 5,3 in / 135 mm

Abispindli ots: A2-5

Abispindli maksimaalne pöörlemiskiirus: 6000 rpm

Abispindli maksimaalne sünkroniseeritud kiirus: 4800 p/min

Abispindli ava: 1,50 tolli / 38,1 mm

Abispindli kiirliikumine (B-telg): 10 m/min

Tagapinkide koonus: MT3

Tagapinkide hüdraulilise varraste liikumisulatus: 3,8 tolli / 95 mm

Revolveripea positsioonid: 12

Revolveri tööriistade tüüp: BMT45

Pöörleva tööriista maksimaalne kiirus: 6000 p/min

Jahutusvedeliku mahutavus: 30 gal / 114 L

Õhuvajadus: 4 scfm @ 100 psi (min 80 psi) / 113,0 L/min @ 6,9 bar (min 5,5 bar)

Transpordimõõtmed (P x L x K): 126,0 x 70,0 x 81,0 tolli / 321 x 178 x 206 cm
