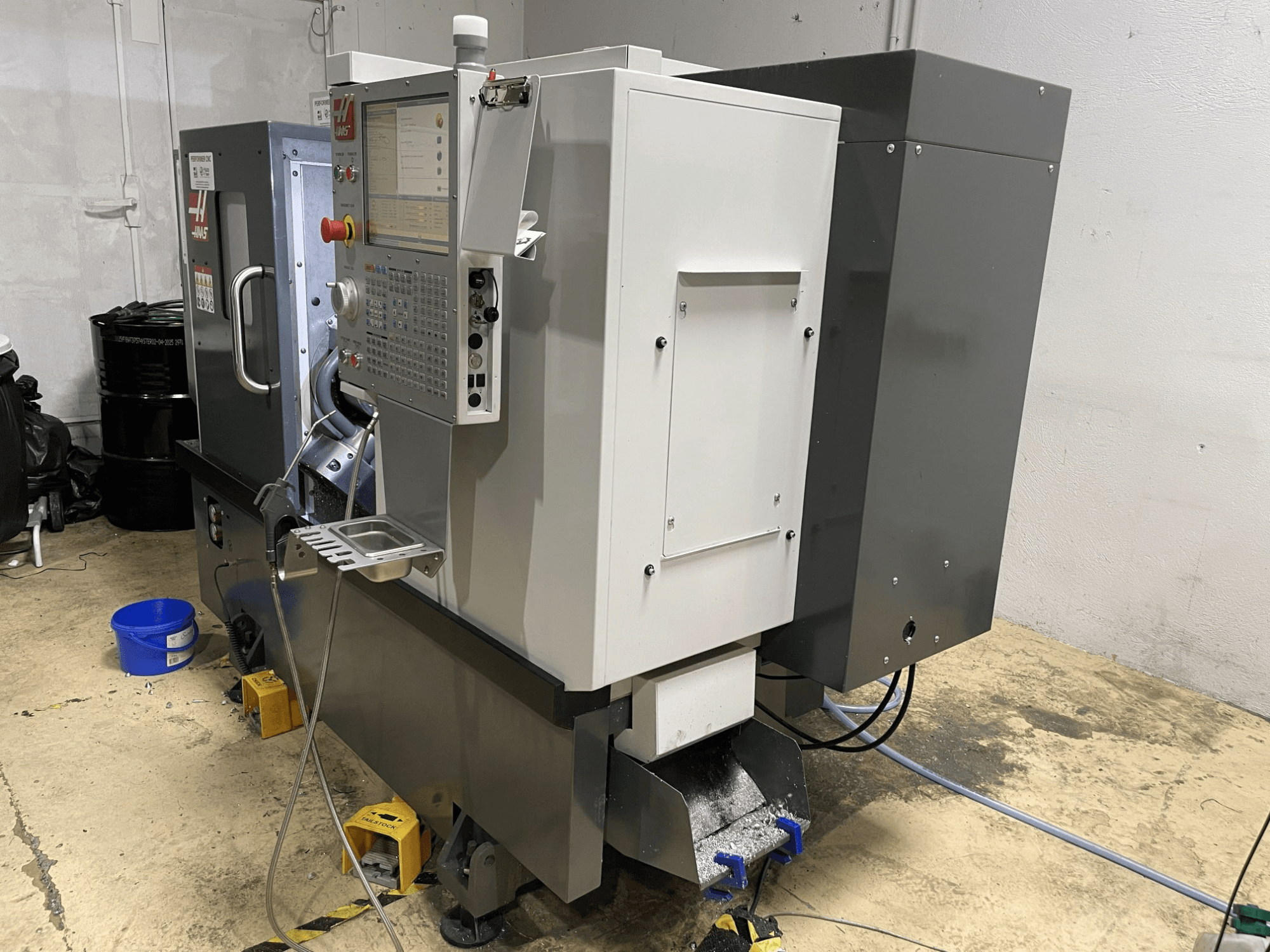

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Võimsused

• Padrunisuurus: 210 mm

• Detali maksimaalne pöörlemisraadius: 419 mm

• Maksimaalne lõikamisdiameeter (BOT või VDI revolver): 305 mm

• Maksimaalne lõikepikkus: 406 mm

• Varraste läbimõõt: 64 mm

Toitekiirused (kiirtoitmine)

• X-telg: 12,0 m/min

• Y-telg: 12,0 m/min

• Z-telg: 30,5 m/min

Telgimootorid (maksimaalne tõukejõud)

• X-telg: 10 676 N

• Y-telg: 10 231 N

• Z-telg: 16 458 N

Spindel

• Spindli ots: A2-6

• Spindli ava: 88,9 mm

• Spindli maksimaalne pöördemoment: 203 Nm kiirusel 500 rpm

• Ajamisüsteem: otsene kiirus, rihmaajam

Peavõlli C-telg

• C-telje võimsus: 3,7 kW

• Maksimaalne pöörlemiskiirus: 60 p/min

• Positsioneerimistäpsus: ±0,02°

• Piduri kinnitusjõud: 4448 N

• Piduri läbimõõt: 366 mm

• Piduri hoidepöördemoment: 190 Nm

• Juhtimine: interpolatsiooniline liikumine ja positsioneerimine

Revolver ja tööriistad

• Revolver: 12-positsiooniline hübriid (6 VDI / 6 BOT)

• Tööriista koonus: VDI40

• Pöörlevad tööriistad: Jah, maksimaalne kiirus 4000 p/min

• Puurvarraste tagumine vaba ruum: 19,1 mm

• Tööriistakohti: 12

Tagapink

• Tüüp: hüdrauliline tagapink

• Pöördtüve liikumisulatus: 95 mm

• Käsitsi korpuse positsioneerimine: 508 mm

• Tõukejõu vahemik: 623–5027 N

Jahutusvedelik ja õhk

• Jahutusvedeliku maht: 114 L

• Vajalik õhuhulk: 113 L/min rõhul 6,9 bar

Elektrilised andmed

• Sisendpinge (3-faasiline, kõrge): 440 VAC

• Täiskoormuse voolutugevus (3-faasiline kõrge): 20 A

• Täiskoormuse voolutugevus (3-faasiline madal): 40 A

Konfiguratsiooni märkused

• C-telg: Jah

• Y-telg: Jah

• Ajamiga tööriistad: Jah

• Vastuspindel: Ei
